ChipS12

HCS12 Controller Modul im DIL40 Format

ChipS12 ist ein leistungsstarkes HCS12 Controller Modul mit kleinsten Abmessungen. Es kann einfach auf einen 40-poligen Sockel in der Anwenderschaltung gesteckt werden.

Das Modul kann wahlweise mit 3,3V oder 5V betrieben werden und ist somit geeignet für eine Vielzahl industrieller Anwendungen.

Freescale MC9S12C128

Den Schaltungskern bildet eine Freescale HCS12 MCU (MC9S12C128) mit 128KB Flash Speicher und 4KB RAM. Der Mikrocontroller verfügt über mehrere serielle Schnittstellen (SCI, SPI, CAN) sowie zahlreiche integrierte Peripheriefunktionen (10-Bit A/D-Wandler, 16-Bit Timer, PWM).

CAN-Bus

Die Mikrocontroller der HCS12 C-Familie verfügen über ein integriertes MSCAN-Modul. Die physikalische Verbindung zum CAN-Bus ist auf dem ChipS12 Modul ebenfalls vorbereitet. Das Modul kann wahlweise mit 5V- oder 3,3V-Bustreibern geliefert werden.

Real Time Clock

ChipS12 ist mit einer Real Time Clock (RTC) ausgestattet, welche Zeit und Datumsinformationen mit hoher, durch Software trimmbarer Genauigkeit zur Verfügung stellt. Die RTC bietet Alarmfunktionen und automatische Umschaltung auf eine Stützbatterie im Falle eines Verlustes der primären Versorgungsspannung. Die Stützbatterie wird extern angeschlossen, hierzu wird eine 3V LiMn-Zelle empfohlen.

TwinPEEKs Monitorprogramm

Für dieses HCS12 Controller Modul wurde ein spezielles Monitorprogramm entworfen. Es ermöglicht Download und Programmierung von Flash EEPROM ohne zusätzliche Tools!

Das Monitorprogramm ist im schreibgeschützten Boot Block Bereich des Flash Speichers untergebracht, es kann daher nicht versehentlich gelöscht werden.

Der TwinPEEKs Monitor befindet bei jedem ausgelieferten ChipS12 Modul schon einsatzbereit im Controller. Der Quellcode des Monitorprogramms ist separat erhältlich.

In-System Programming/Debugging

Der Background Debug Mode der HC12/HCS12 MCUs ermöglicht komfortables Debugging und einfache In-System Programmierung. Mit ComPOD12/StarProg und dem NoICE12 Remote Debugger stehen für diesen Zweck preisgünstige Tools zur Verfügung.

ChipS12 Entwicklungspaket

Für ChipS12 steht ein komplettes Entwicklungspaket zur Verfügung. Es enthält neben dem Controller Modul inkl. der Optionen /CAN5 und /RTC eine Trägerplatine (Carrier Board) mit LC-Display, die erforderlichen Anschlusskabel sowie Tools und Beispielsoftware auf CD-ROM.

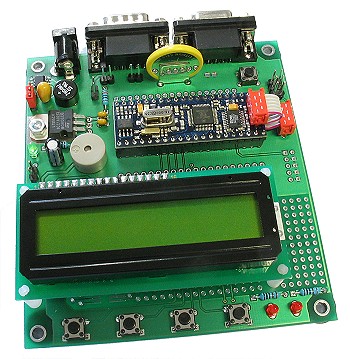

ChipS12 auf Carrier Board

English Product Page

Oliver Thamm's HC12 Web

Foto ChipS12
ChipS12 Controller Modul

Technische Daten:

MCU MC9S12C128 im LQFP48 Gehäuse mit

HCS12 16-Bit CPU, Programmiermodell und Befehlssatz wie beim HC12
Low-Power Colpitts Oszillator mit 16MHz Quarz
interner Bustakt mit PLL bis zu 25 MHz!
128 KB Flash
4 KB RAM
SPI, SCI, CAN
8 Kanal Timermodul
5 Kanal PWM
8 Kanal 10 Bit A/D-Wandler
LVI-Schaltung (Reset Controller)

32 KB Seriell-EEPROM

RS232-Treiber SP3222 (mit Shutdown/Enable)

Indikator-LED

BDM12 (Background Debug Mode) Anschluß

Option: CAN Bustreiber (Typ betriebsspannungsabhängig)

Option: Real Time Clock mit Datum, Uhrzeit, Alarmfunktion und automatischer Umschaltung auf externe Backup-Batterie

bis zu 26 freie Ein-/Ausgabeleitungen (je nach Nutzung anderer integrierter Peripheriefunktionen)

Betriebsspannung wahlweise 3,3V oder 5V

Stromaufnahme typ. 25mA

auf Anfrage auch für erweiterten Temperaturbereich (-40..+85°C)

hochwertiges Multilayer PCB

DIL40-Format 51mm x 18mm

Carrier Board

Auf dem Carrier Board stehen eine Reihe häufig benötigter Peripheriefunktionen zur Verfügung:

DIL40-Sockel für ChipS12
Spannungsregler für 5V und 3,3V, Power-On LED
Spannungsversorgung durch Steckernetzteil (nicht mitgeliefert) oder via CAN-Bus möglich
Sub-D9 Anschluß für RS232
Sub-D9 Anschluß für CAN
akustischer Signalgeber
2 Indikator-LEDs
4 Eingabetaster
Reset-Taster
3V LiMN Backup Batterie für RTC
Standard 6-Pin BDM12 Anschluß
Alphanumerisches LC-Display mit 2x16 Zeichen und Hintergrundbeleuchtung (schaltbar)
Lochraster- und SMD-Prototypfeld (unterhalb LCD)

Preise
(Alle Angaben zzgl. MWSt. ab Lager, Irrtum/Änderung vorbehalten)

CHIPS12/STD    ChipS12 Standard Version: Controller Modul
               CHIPS12.C128 inkl. Optionen /CAN5 und /RTC,
               ohne weiteres Zubehör                           69,50 EUR
CHIPS12/ENT    Entwicklungspaket: enthält CHIPS12/STD
               (s.o.), Carrier Board, Handbuch, Kabelset
               und Software auf CD-ROM                        149,00 EUR

Weitere Modulvarianten und -optionen (Lieferzeit bitte anfragen):
CHIPS12.C128   ChipS12 Controller Modul mit MC9S12C128
               einzeln, ohne Zubehör und Optionen              59,00 EUR
CHIPS12/CAN5   Option 5V CAN Bustreiber für ChipS12             4,00 EUR
CHIPS12/CAN3   Option 3,3V CAN Bustreiber für ChipS12           6,00 EUR
CHIPS12/RTC    Option Real Time Clock für ChipS12               6,50 EUR
