CAN232

CAN-Bus steuern und überwachen

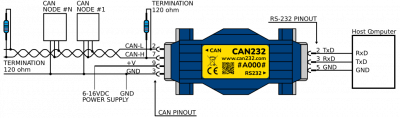

CAN232 ist ein intelligenter Interfacekonverter zur Umsetzung von RS232- auf CAN-Signale. Der kleine, dongleartige Adapter kann einfach auf den Sub-D9 Anschluss eines PC-COM-Ports (oder eines Embedded Device) aufgesteckt werden.

Durch die Nutzung eines Standard-COM-Ports und eines einfachen ASCII-Protokolls ist keine spezielle Treibersoftware erforderlich - mehr als die üblichen seriellen Schnittstellenfunktionen werden zur Programmierung nicht benötigt! Dadurch ist CAN232 offen für jedes Betriebssystem, ganz gleich ob Windows, Linux oder DOS.

CAN232 Monitor

Die CAN232 Monitorsoftware erlaubt auf einfache Art, Tests mit dem CAN-Interface durchzuführen. CAN Frames mit beliebigen Parametern (ID, Datenlänge, Geschwindigkeit) lassen sich damit aussenden und empfangen. Das gesamte, in Delphi5 geschriebene Softwareprojekt steht hier zum Download bereit (Link s.o.)

Optionales Software-Frontend:
CAN-REport, der CAN-Analyzer!

CAN-REport ist eine universelle Analysesoftware zur Auswertung von CAN-Kommunikation auf logischer Ebene. Wir empfehlen diese Software, welche auch Erweiterungen für CANopen und DeviceNet zur Verfügung stellt, als optionales Software-Frontend für CAN232. Demo-Download und weitere Informationen beim Hersteller port GmbH.

Technische Daten

• RS232 Anschluss Sub-D9F
• CAN-Anschluss Sub-D9M
• CAN-Pinout gem. CiA Empfehlung DS102-1
• Durchsatz bis zu 500 11-Bit-Frames á 8 Byte pro Sekunde bzw. 1000 11-Bit-Frames á 2 Byte (bei 115,2kBd RS232-Geschwindigkeit)
• Stromversorgung mit 8..15V erfolgt über den CAN-Stecker (Pin9/Pin3)
• Stromaufnahme typ. 40mA / max. 100mA
• Abmessungen ca. 68mm x 31mm x 16mm
